概況
功能
工藝
參數
服務

概況

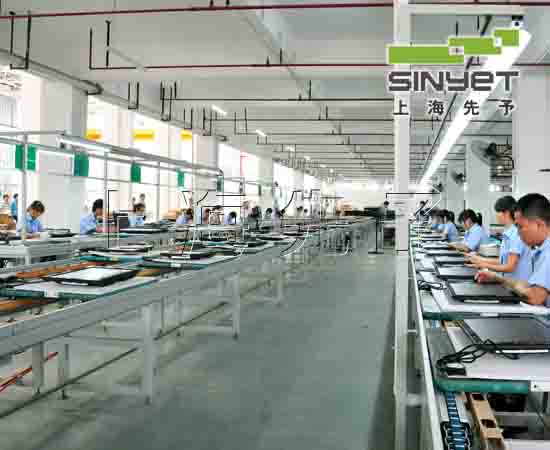

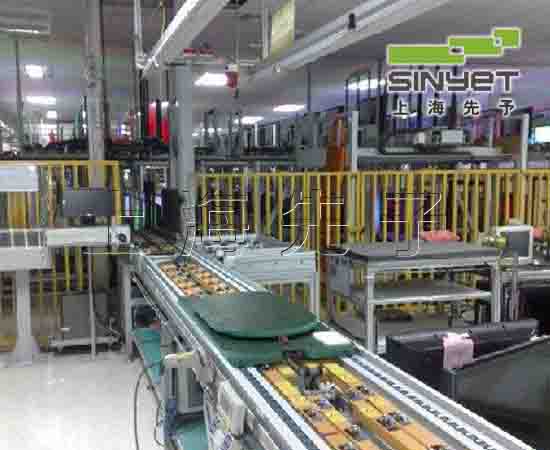

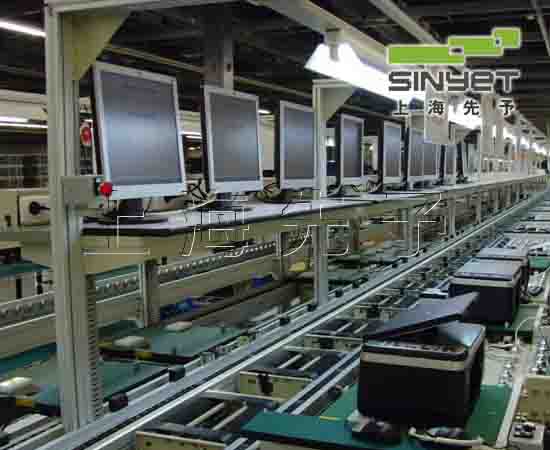

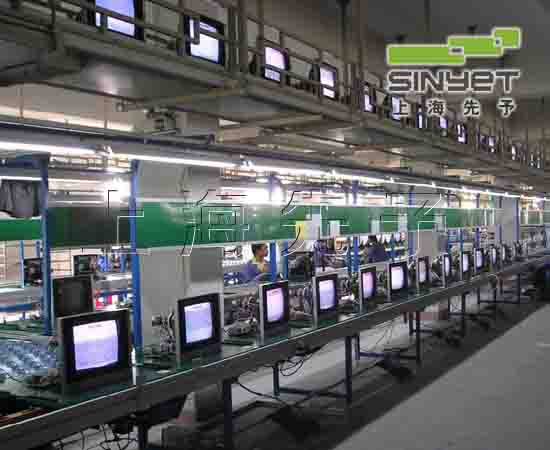

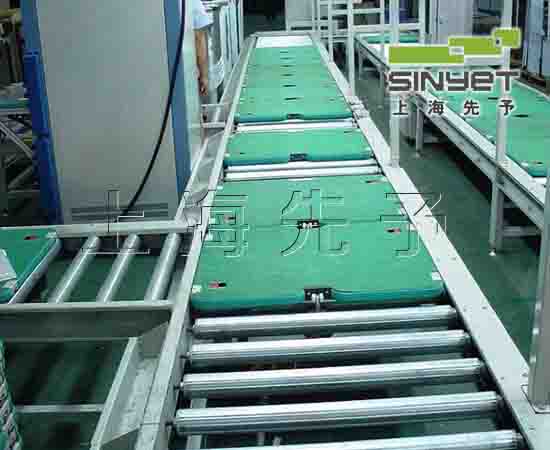

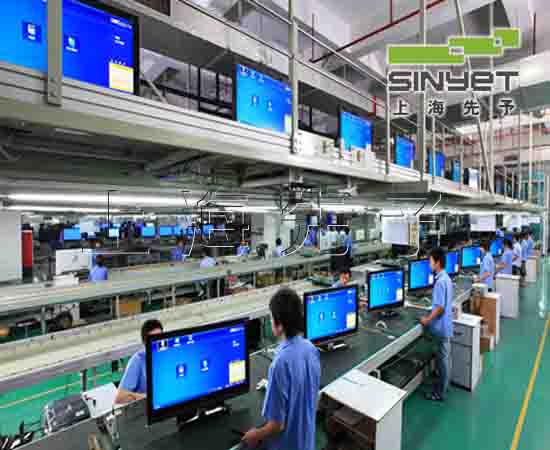

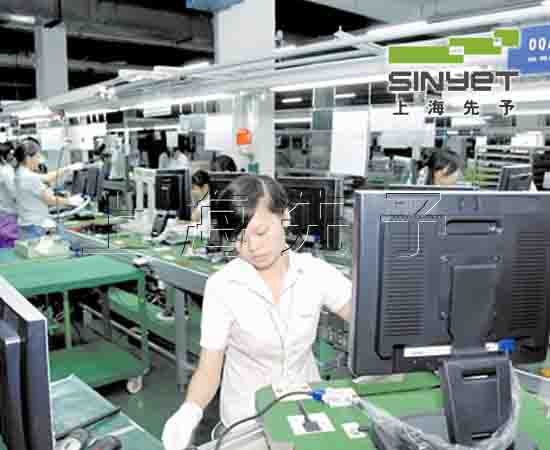

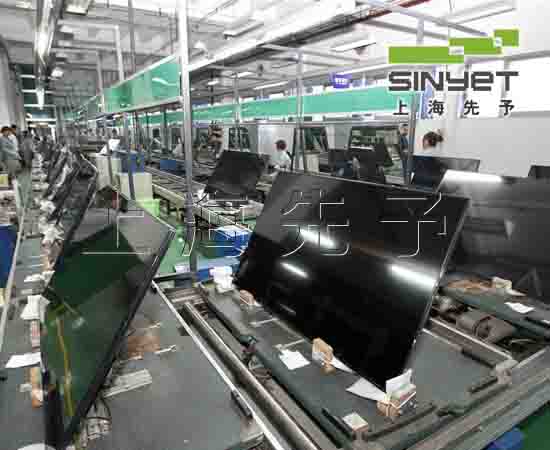

非標制定液晶電視、顯示器裝配線是在特制的鋁型材導軌中，安裝塑料復合輥式倍速鏈條構成的輸送設備。


功能

非標制定液晶電視、顯示器裝配線功能：

1、工裝板輸送線主要為了產品的部裝、總裝、調試、老化、檢修等工作要求,一般叫作“總裝線、裝配線、總成線、工裝板線、差速鏈線”等。

2、采用三倍速鏈條配合專用鋁材結構,集部裝、總裝、調試、檢修和單層、多層老化為一體。根據生產要求,可設計頂升移位、頂升旋轉等系統,由三倍增速鏈載運工裝板至未端,自動橫移至對邊,往復循環。線體結構采用工位組合裝配,工裝板在操作者前面,氣動阻擋器定位,全面實現自動化生產的目的。

3、工裝板裝配線結構：平面左右多段循環、上下立體多層循環等,根據客戶環境和要求定制結構與操作流程。


工藝

非標制定液晶電視、顯示器裝配線工藝流程進行整合分類：分基板加工線、SKD加工線、CRT(顯像管.顯示板)準備線、初裝線、初檢線、老化線、調試線、包裝線、和返修線等。


參數

非標制定液晶電視、顯示器裝配線參數：

第一部份：設備産品制作方案

一、線體機頭：

① 電機GV32-1500W-60S（臺灣永坤）；

② 軸承座UCP208、鏈輪6`、鏈條6`；

③ 機架采用40×60方鋼焊接；

二、機尾：

① 張緊座用P=38.1，Z=9的差速鏈輪；

② 機架采用40×60方鋼焊接；

三、總裝線線體：

① 護邊導軌用912鋁型材；

② 傳動鏈條用三倍速差速鏈：P=38.1；

③ 支架用40×40方鋼焊接；

④ 照明采用T5 28W單只帶罩日光燈組成光帶；

⑤ 燈架扁通用50×25扁通；

⑥ 每工位配一個腳踏閥及排插一個；

四、老化線線體：

① 護邊導軌用912鋁型材；

② 傳動鏈條用三倍速差速鏈：P=38.1；

③ 支架用40×40方鋼焊接；

④ 照明采用T5 28W單只帶罩日光燈組成光帶；

⑤ 燈架扁通用50×25扁通；

⑥ 每工位配一個腳踏閥及排插一個；

⑦ 導電輪;采用C輪，間距D=200mm；

五、輕型阻擋器：

① 阻擋氣缸用QX-I型；

② 底橋用δ3鋼板制作；

六、重型阻擋：

① 阻擋氣缸用；

② 底橋用δ4鋼板制作；

七、頂升平移機構：

① 頂升氣缸：采用四導柱氣缸；

② 支架：3.0mm鋼板折彎成型；

③ 移載動力：剎車馬達配鏈條及行程開關（雙層保護）

④ 平移裝置：電子調速電機帶動兩條粗紋PVC防滑皮帶進行進出；

八、工裝板：

① 規格：800Ｘ1200mm

② 用δ25層壓板，上貼2mm進口防滑膠板,背面貼1.0mm厚防火板，T型包邊條包邊；

③ 用三孔多用插座；

九、電器部分：

① 全線采用日本原裝三菱PLC控制；

② 光電開關用奧托尼克斯；

③ 電磁閥采用德國產；

④ 空氣開關用正泰；

⑤ 交流接觸氣用正泰；

⑥ 電線用國標優質電線；

⑦ 全線采用隔離變壓器，380V輸入，110/220V輸出。


服務

上海先予工業自動化設備有限公司為本公司產品提供一年免費上門維修，終生保修的完善售后服務承諾。
